Biogasanlage arbeitet unabhängig von Fördergeldern rentabel

Dass eine Biogasanlage unabhängig von jeglicher Förderung durch das Erneuerbare-Energien-Gesetz (EEG) erfolgreich sein kann, zeigt das Beispiel Nat-Ur-Gas Solschen.

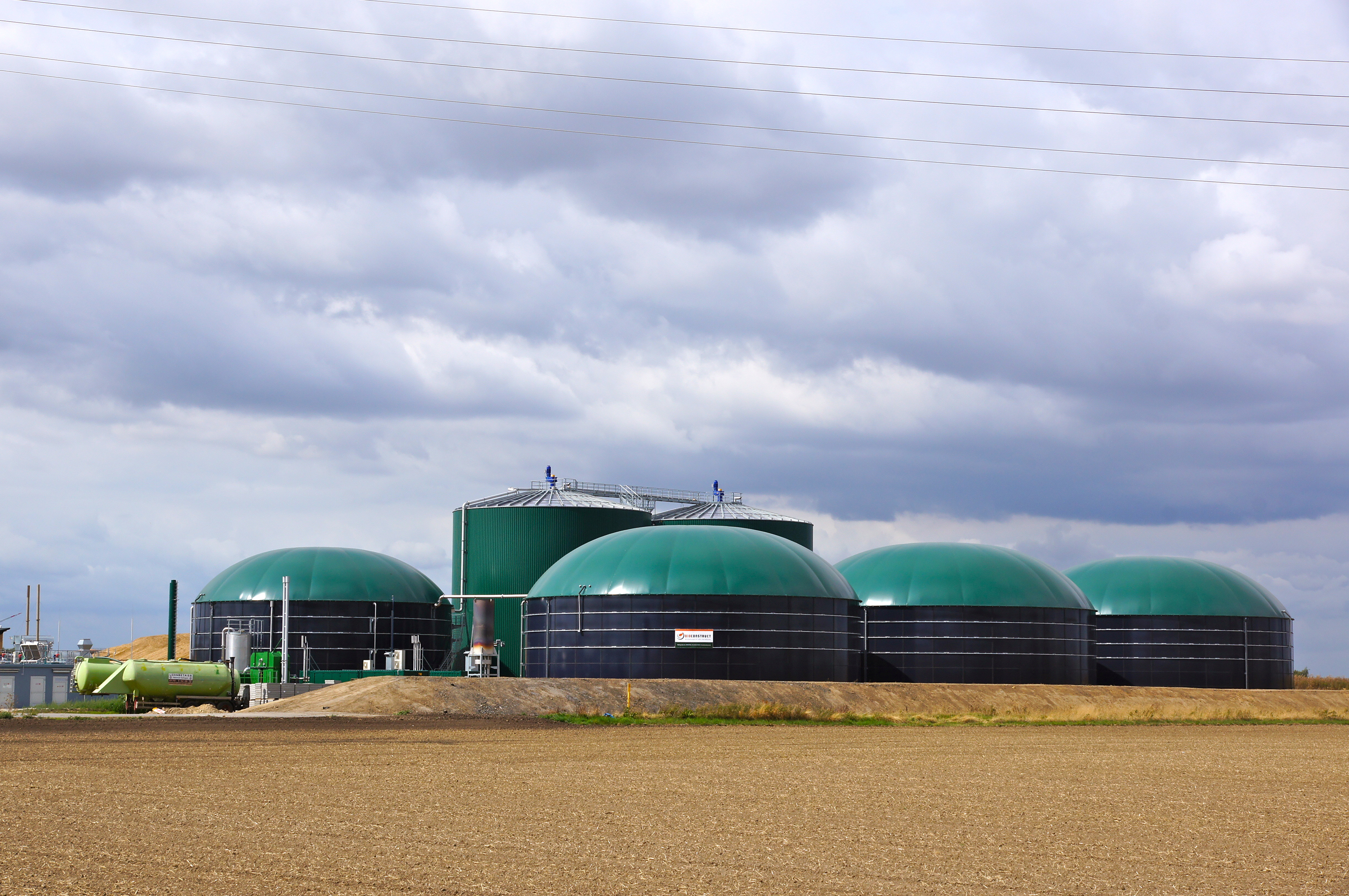

Die Biogasanlage im niedersächsischen Solschen erzeugt Biogas mit einem durchschnittlichen Methangehalt von 53 %. Nach der Aufbereitung werden pro Stunde 700 m3 Biomethan mit einem CH4-Gehalt von 89 % ins örtliche Gasnetz eingespeist. Das Herzstück der Anlage bilden zwei 20 m hohe Fermenter (Bildmitte) sowie fünf Zwischenlager für das Biogas und den Gärrest mit der typischen Halbkugelform. Bild: Atlas Copco

An diesem Morgen hat Heinrich Schaper eigentlich keinen Kopf für ein Interview. Ein Radlader ist ausgefallen, und der Biogasanlagenbetreiber und Geschäftsführer der Nat-Ur-Gas Solschen GmbH & Co. KG ist schon seit Stunden dabei, ein passendes Ersatzteil aufzutreiben. Denn die Anlage will kontinuierlich mit Substrat beschickt werden. „Sonst bekommen die Bakterien schlechte Laune und die Biogasqualität sinkt“, erklärt Schaper. „Deshalb muss man darauf achten, dass 365 Tage im Jahr möglichst die gleiche Substanz in der gleichen Mischung und Tonnage gefüttert wird.“

3,5 Tonnen frische Biomasse benötigen die beiden Fermenter jeweils pro Stunde. Das Substrat, das in Solschen „gefüttert“ wird, kommt von Landwirten aus der Region. Es besteht zur Hälfte aus Mais, zu rund 30 % aus Zuckerrüben, zu 15 % aus Ganzpflanzensilage (GPS) und zu 5 % aus Putenmist. Dazu kommen noch etwa 0,5 m3 Zuckerrübensaft pro Fermenter und Stunde. „Mit dieser Mischung sind die Bakterien sehr zufrieden“, berichtet Schaper. „Der Saft ist reine Energie. Damit können wir zur Not auch kompensieren, wenn mal nicht genügend Substrat zur Verfügung steht.“ Die Landwirte verwerten den entstehenden Gärrest übrigens zum Großteil wieder auf ihren Feldern, so dass ein fast perfekter Kreislauf entsteht.

Zentrales Pumpwerk ermöglicht flexibles Anlagekonzept

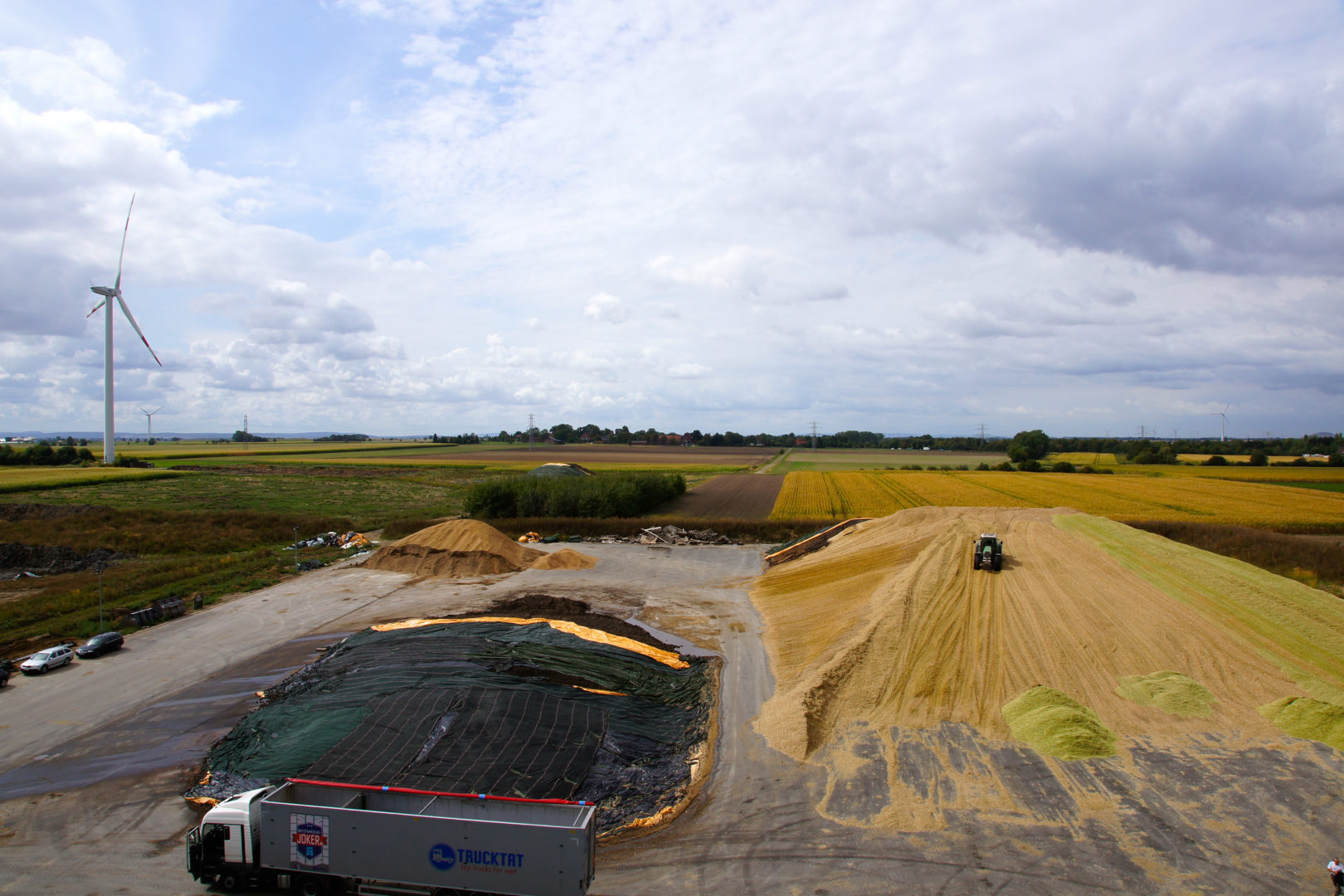

Bei der Substratversorgung setzt Nat-Ur-Gas auf kurze Wege. Beliefert wird die Anlage ausschließich von Landwirten aus der Region. Diese verwerten den entstehenden Gärrest zum Großteil auch wieder auf ihren Feldern. Bild: Atlas Copco

Doch vom Substrat zum Gärrest ist es ein langer Weg. Durchschnittlich 90 Tage verbleibt das Substrat in den Fermentern, wo die Bakterienkulturen die organische Substanz bei etwa 50 °C so weit wie möglich in Methan und Kohlendioxid (CO2) umwandeln. Dafür wird das Material zunächst zerkleinert, von Steinen und Schmutz befreit und durch Zugabe von Rezirkulat aus der Vergärung verflüssigt und vortemperiert. Die nun pumpfähige Brühe gelangt in die beiden 6000 m3 großen Hochfermenter. „Die komplette Verfahrenstechnik der Anlage läuft über Pumpen“, erklärt Michael Klawitter. Er betreibt die Biogasanlage gemeinsam mit Heinrich Schaper, der sich inzwischen wieder auf die Suche nach dem fehlenden Ersatzteil begeben hat. „Wir haben ein zentrales Pumpwerk, über das alle Pumpen bedient werden“, erläutert Klawitter. „Damit können wir flexibel jeden einzelnen Behälter befüllen und auch wieder entladen.“

1 t Biomasse ergibt derzeit 200 m3 Biogas – Ziel sind 220 m3

Bei der biologischen Entschwefelung wird der im Biogas enthaltene Schwefelwasserstoff unter Zugabe von reinem Sauerstoff – den dieser OGP 8 effizient aus Druckluft abscheidet – von Bakterien zu elementarem Schwefel und Wasser umgesetzt. Bild: Atlas Copco

Mit der Konzeption und dem Bau der Biogasanlage haben Heinrich Schaper und Michael Klawitter 2016 die Bioconstruct GmbH mit Sitz in Melle als Generalunternehmerin beauftragt. „Mit Bioconstruct sind wir sehr zufrieden“, lobt Klawitter. „Das Unternehmen ist flexibel genug, um fremde Ideen zu verwirklichen, und baut nicht nur Anlagen nach ‚Schema F‘. Wir sind schon lange im Geschäft und wollten viele eigene Ideen einbringen.“

Zurzeit erzeugt die Anlage stündlich 1500 m3 Biogas mit einem durchschnittlichen Methangehalt von 53 %. „Jetzt, nach einer Betriebszeit von rund einem Jahr, gewinnen wir aus jeder Tonne Substrat rund 200 Kubikmeter Biogas“, rechnet Klawitter. Ziel sei es, auf 220 m3 zu kommen, den Richtwert aus der Literatur. „Das heißt, wir müssen unsere Biologie noch ein bisschen kitzeln und den Prozess weiter optimieren.“

Anlage muss unabhängig von Fördergeldern rentabel arbeiten

Im Sauerstoffgenerator wird die Druckluft auf einen O2-Gehalt von 94 % angereichert und anschließend mit einem Druck von 5 bar (in dem Behälter rechts im Bild) zwischengespeichert. Bild: Atlas Copco

Das erzeugte Biogas wird in einer Aufbereitungsanlage über Membranen kontinuierlich auf einen Methangehalt von 94 % konzentriert. „Stündlich speisen wir 700 Kubikmeter Biomethan ins Gasnetz ein“, bilanziert Klawitter. „Hier vor Ort haben wir ein sogenanntes Low-Gas-Netz mit einem Methangehalt von 89 Prozent. Unser Einspeiser, die Firma Avacon, muss das Gas deshalb auf Netzqualität bringen und vor dem Einspeisen praktisch wieder ‚verschlechtern‘.“

Bilanziell wird das Biogas an den Münchner Energieversorger BayWa verkauft. „Wir sind eine der wenigen Biogasanlagen, die einen langfristigen Abnahmevertrag haben“, erläutert Klawitter. „Außerdem sind wir nicht an das EEG angelehnt, das heißt, wir bekommen aus diesem Topf keine Zuschüsse.“ Während der relativ langen Planungsphase habe man verfolgen können, dass sich die Politik in Deutschland von einer EEG-Förderung wegbewege. Deshalb sei klar gewesen, dass die Anlage unabhängig von Fördergeldern rentabel arbeiten müsse.

Effizienz entlang der gesamten Prozesskette

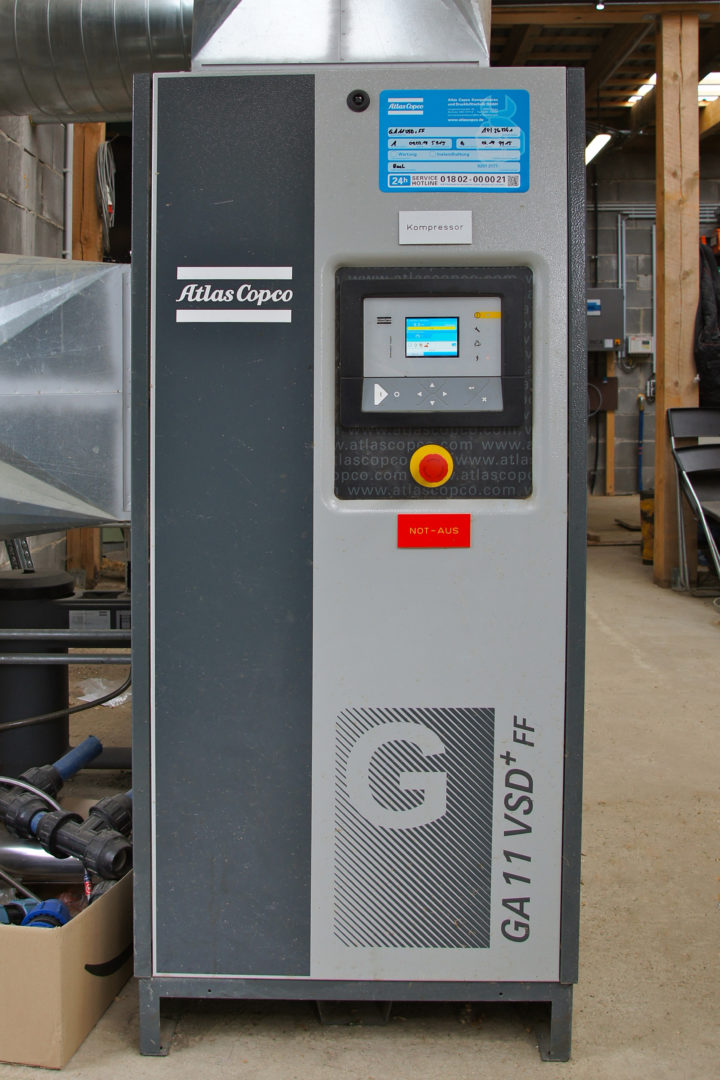

Die Druckluft für die Sauerstofferzeugung liefert ein öleingespritzter drehzahlgeregelter Schraubenkompressor des Typs GA 11 VSD+ von Atlas Copco. Bild: Atlas Copco

Die Voraussetzung für einen EEG-unabhängigen Anlagebetrieb war neben der gesicherten Gasabnahme auch ein hohes Maß an Effizienz entlang der gesamten Prozesskette. Im Bereich der Biogas-Entschwefelung trägt die Essener Atlas Copco Kompressoren und Drucklufttechnik GmbH mit einem Sauerstoffgenerator und einem drehzahlgeregelten Schraubenkompressor dazu bei. „Das größte Problem bei der Herstellung von Biogas ist der entstehende Schwefelwasserstoff“, erläutert Klawitter. „Der verklebt zum einen die Filter in der Aufbereitungsanlage. Zum anderen wird er bei der Verbrennung des Biogases in Schwefeldioxid umgewandelt und führt zu Korrosion in Armaturen und Motoren. Deshalb müssen wir versuchen, so viel Schwefelwasserstoff wie möglich aus dem Gas zu eliminieren.“

In Solschen hat man sich für die sogenannte biologische Entschwefelung entschieden. Bei diesem Verfahren wird der Schwefelwasserstoff unter Zugabe von Luft oder reinem Sauerstoff von speziellen Bakterien im Fermenter zu elementarem Schwefel und Wasser umgesetzt. Der Schwefel verbleibt im Gärrest und erhöht dessen Düngewert, während das gereinigte Gas die weiteren Aufbereitungsstufen durchlaufen kann.

„Wir haben uns bewusst für eine Entschwefelung mit reinem Sauerstoff entschieden“, erklärt Klawitter. „Denn anders als bei der Entschwefelung mit Umgebungsluft können wir unseren O2-Generator genau steuern. Dadurch haben wir unter anderem in puncto Explosionsschutz die volle Kontrolle. Wir wissen, dass wir einen O2-Gehalt von 94 Prozent haben und können die Sauerstoffzugabe so dosieren, dass wir definitiv immer unter der unteren Explosionsgrenze von 2,3 Prozent liegen.“

Sehr gute Abscheideleistung für Schwefel

Die Druckluft aus dem Kompressor gelangt mit einem Druck von 10 bar über einen Aktivkohlefilter, einen Ölabscheider und einen Schmutzfang in einen Speicherbehälter (links im Bild). Von diesem aus wird der Sauerstoffgenerator gespeist. Bild: Atlas Copco

Mit der Abscheideleistung des Verfahrens ist Michael Klawitter sehr zufrieden. „Wir fahren hier mit sehr geringen Schwefelanteilen“, sagt der Fachmann. „Vor der Aufbereitungsanlage durchläuft das Gas noch einen großen Aktivkohlefilter. Dort kommen wir mit einem Schwefelgehalt von 10 ppm (ppm = parts per million) an, was sehr gering ist. Nach dem Filter messen wir 0 ppm Schwefel.“ Ohne die biologische Entschwefelung, so Klawitter, würde das Gas mit 200 ppm in den Filter eintreten. Die insgesamt drei Tonnen Aktivkohle müssten dann alle drei Monate ausgetauscht werden. So rechne man mit einer Standzeit von einem Jahr.
„Außerdem braucht die Aktivkohle mindestens 0,4 bis 0,5 Prozent Sauerstoff, um ihre volle Wirksamkeit zu entfalten“, erklärt Klawitter. „Deshalb muss der O2-Generator permanent laufen und ist praktisch ein Nadelöhr im Prozess.“ Wenn vor der Gasaufbereitung Schwefel gemessen werde, schalte sich die Anlage augenblicklich ab. Und da jede Stunde Stillstand den Umsatz drücke, sei eine Redundanz an dieser Stelle bereits in Planung.

Sauerstoffgeneratoren arbeiten nach dem Prinzip der Druckwechseladsorption
Die Anlage zur Sauerstoffversorgung wurde von Atlas Copcos Handelspartner D & N Drucklufttechnik GmbH & Co. KG, ebenfalls mit Sitz in Melle, geplant und realisiert. Sie besteht aus einem öleingespritzten drehzahlgeregelten Schraubenkompressor GA 11 VSD+, einem O2-Generator vom Typ OGP 8, jeweils einem Speicher für Druckluft und Sauerstoff sowie den notwendigen Filterstufen für die Druckluft- und O2-Aufbereitung. Je nach Jahreszeit und Temperatur saugt der Atlas-Copco-Kompressor die Luft entweder von außerhalb oder direkt im Betriebstechnikgebäude an. Die erzeugte Druckluft gelangt dann mit einem Druck von 10 bar über einen Aktivkohlefilter, einen Ölabscheider und einen Schmutzfang in einen Speicherbehälter. Von dem aus wird der O2-Generator gespeist, der die Luft auf einen Sauerstoffgehalt von 94 % anreichert. Über einen weiteren Puffertank und zwei elektronische Durchflussmesser gelangt der Sauerstoff schließlich in die Fermenter. Die OGP-Sauerstoffgeneratoren von Atlas Copco arbeiten nach dem Prinzip der Druckwechseladsorption und liefern hochreinen kosteneffizienten Sauerstoff für vielfältige Anwendungen.

Drehzahlgeregelter Kompressor für flexible Sauerstoffversorgung

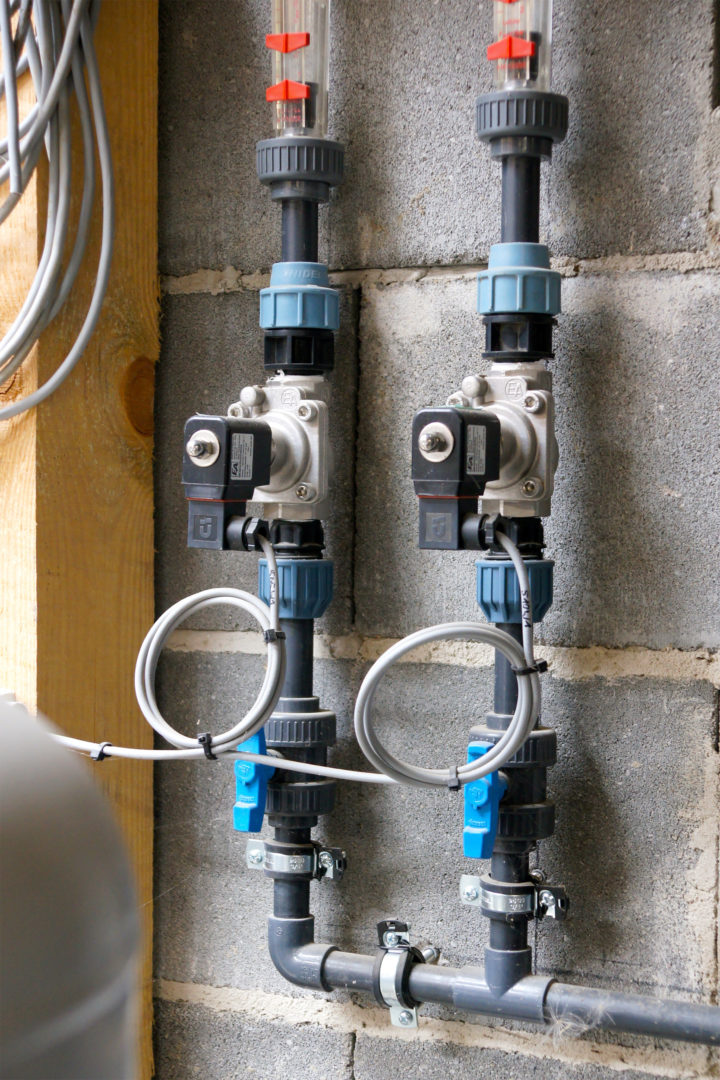

Über zwei elektronische Durchflussmesser gelangt der Sauerstoff in die beiden Fermenter. Der O2-Gehalt liegt dort immer exakt zwischen 0,5 bis 0,6 % und damit deutlich unter der unteren Explosionsschutzgrenze. Bild: Atlas Copco

„Momentan blasen wir im Schnitt pro Stunde neun Kubikmeter Sauerstoff in die Fermenter ein“, sagt Klawitter. „Die Schwankungen liegen zwischen sechs und elf Kubikmetern, denn wenn wir wenig Gas im System haben, müssen wir die O2-Menge aufgrund der Explosionsgefahr herunterregeln.“ Man versuche immer mit dem empfohlenen Sauerstoffgehalt von 0,5 bis 0,6 % zu fahren. Dafür müsse auch die Druckluftversorgung flexibel sein – ein Grund, warum man sich für die drehzahlgeregelte Maschine von Atlas Copco entschieden habe. Der zweite große Vorteil der Drehzahlregelung ist der geringe Energieverbrauch, und „je effizienter der Kompressor arbeitet, umso sparsamer wird auch der Sauerstoff erzeugt“, weiß Klawitter.

Die GA-VSD+-Kompressoren von Atlas Copco arbeiten mit einer Drehzahlregelung der neuesten Generation und sind mit besonders energiesparenden Permanentmagnetmotoren ausgestattet. Im Vergleich zu einer schlecht ausgelasteten Drucklufterzeugung mit Last-Leerlauf-Regelung ermöglichen die innovativen Maschinen Einsparungen von bis zu 50 %. Im Vergleich zur Vorgängergeneration konnte der Hersteller den Energiebedarf nochmals um 9 % reduzieren.

Einweisung in die Anlage als Service mit dabei
Auch den Service von Atlas Copco hebt Michael Klawitter positiv hervor: Bei einem selbstverschuldeten Ausfall des Generators sei der Servicetechniker in kürzester Zeit vor Ort gewesen und habe die Maschine sehr schnell wieder zum Laufen gebracht. Im Zuge der letzten Wartung sei man zudem – ohne darum gebeten zu haben – komplett in die Anlagentechnik eingewiesen worden. „Denn als Anlagenbetreiber müssen wir wissen, wann wir einen Servicetechniker brauchen und was wir selber machen können“, ergänzt Heinrich Schaper, der nun wieder ganz entspannt am Besprechungstisch sitzt. Das passende Ersatzteil wurde in Süddeutschland gefunden und ist bereits auf dem Weg nach Solschen.
