Für das Vorhaben des Fraunhofer-Instituts für Werkstoff- und Strahltechnik haben sich sechs mitteldeutsche Forschungseinrichtungen und Unternehmen im Verbund Utilitas (Ultraleichte Aufbaustrukturen für Nutzfahrzeuge im kommunalen Servicebetrieb) zusammengetan. Sie wollen gemeinsam aus Leichtmetallen und Faserverbundkunststoffen bessere Sammelbehälter konstruieren, die schwere Stahlaufbauten klassischer Müllwagen ersetzen und etwa ein Drittel leichter sind. „Diese neue Generation elektrischer Fahrzeuge wäre dann in der Lage, ähnlich viel Abfall pro Fahrt zu transportieren wie ein klassisches Klein-Müllfahrzeug“, sagt Annett Klotzbach, die am Fraunhofer IWS Dresden die Gruppe Kleben und Faserverbundtechnik leitet.

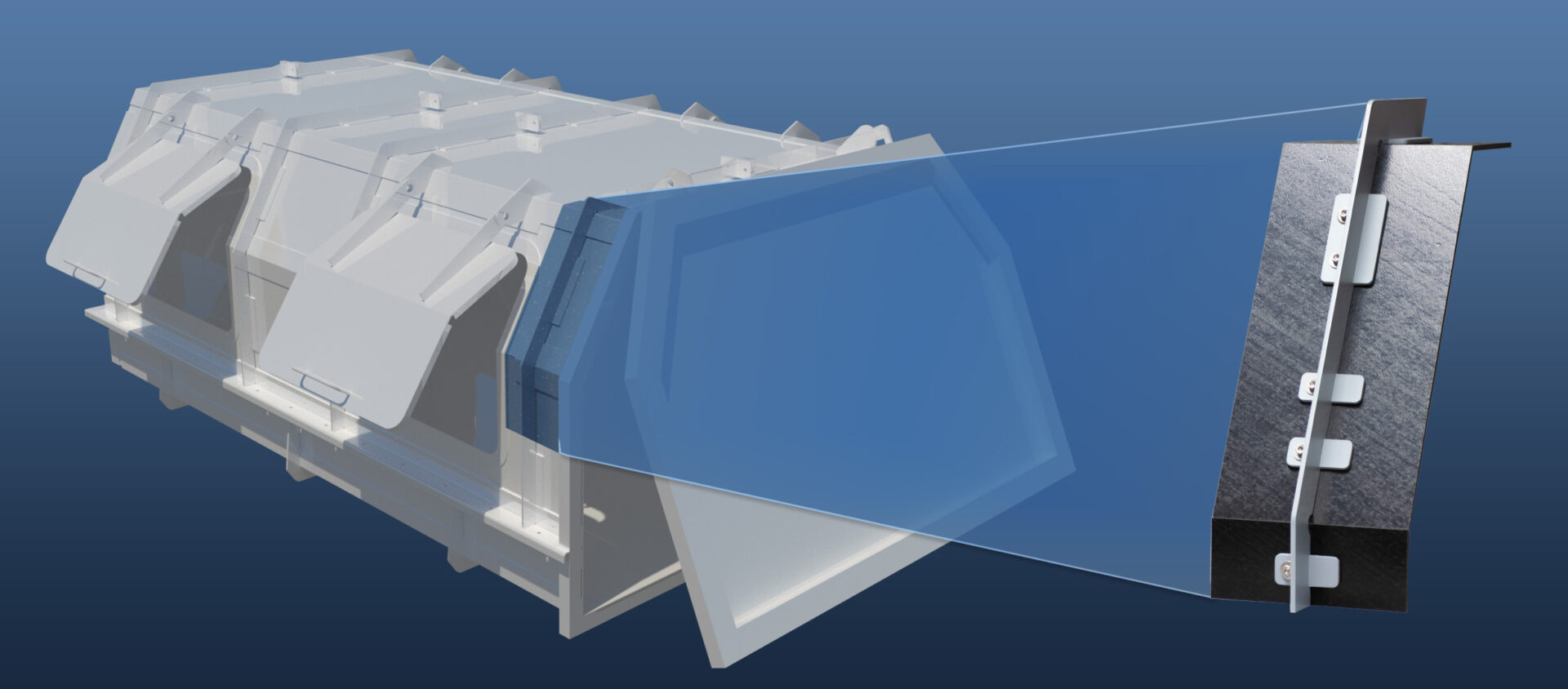

Utilitas zielt nach Fraunhofer-Angaben auf nachhaltige und preisgünstige Lösungen, die Kommunen helfen, ihre Klimaschutzziele mit den lokal verfügbaren Ressourcen zu erfüllen. „Deshalb entwickelt der Verbund nicht nur den Behälter, sondern auch praxisnahe Fertigungstechnologien dazu“, betont die Ingenieurin. „Wichtig ist dabei, dass man die neuen Aufbauten auch in Kleinserien rentabel bauen und in Werkstätten vor Ort zügig wieder reparieren kann.“ Dabei setzen die Projektpartner auf Behälterkonstruktionen aus Aluminiumgerüsten und glasfaserverstärkten Thermoplast-Platten. Um diese Materialien zuverlässig wie beim Stahlbau miteinander zu verbinden, testen sie verschiedene Methoden: Sie pressen, schrauben und kleben beispielsweise.
Zum Einsatz kommt auch die neuartige Fügetechnologie „Heat Press Cool integrativ“ (HPCi), die das Fraunhofer IWS entwickelt hat: Ein Laser raut zunächst die Aluminiumbauteile auf. Dabei entstehen Gräben im Metall, dünner als eine Stecknadel und nur etwa 200 Mikrometer tief. Dann presst das Werkzeug das Kunststoffbauteil an die Alustrebe und erwärmt das Metall kurz. Dabei schmilzt der Thermoplast auf der Aluminiumoberfläche, fließt in die lasergeformten Gräben und verankert sich dort beim Erkalten. Nach wenigen Sekunden sind Aluminium und Verbundkunststoff dauerhaft und fest verbunden.
Wie gut ein solcherart gefügter Leichtbaubehälter im Vergleich zu Schraub- oder Klebelösungen langfristig hält, wollen die IWS-Ingenieure im Zuge der Entwicklungskooperation mit den anderen Partnern genau ermitteln. Denn der Behälter muss später im täglichen Einsatz hohe Belastungen aushalten, die beispielsweise entstehen, wenn die Fahrzeugmechanik den gesammelten Müll zusammenpresst. In bisherigen Experimenten zeigten sich die HPCi-gefügten Aufbauten als besonders stabil und vor allem viel leichter zu reparieren als geklebte Konstruktionen. Messungen haben ergeben, dass die HPCi-Verbindungen Zugkräfte aushalten, die dem Druck eines Hydraulikarms mit bis zu 25 Megapascal entsprechen.
Ausgründung soll neue Fügezangen in Serie produzieren

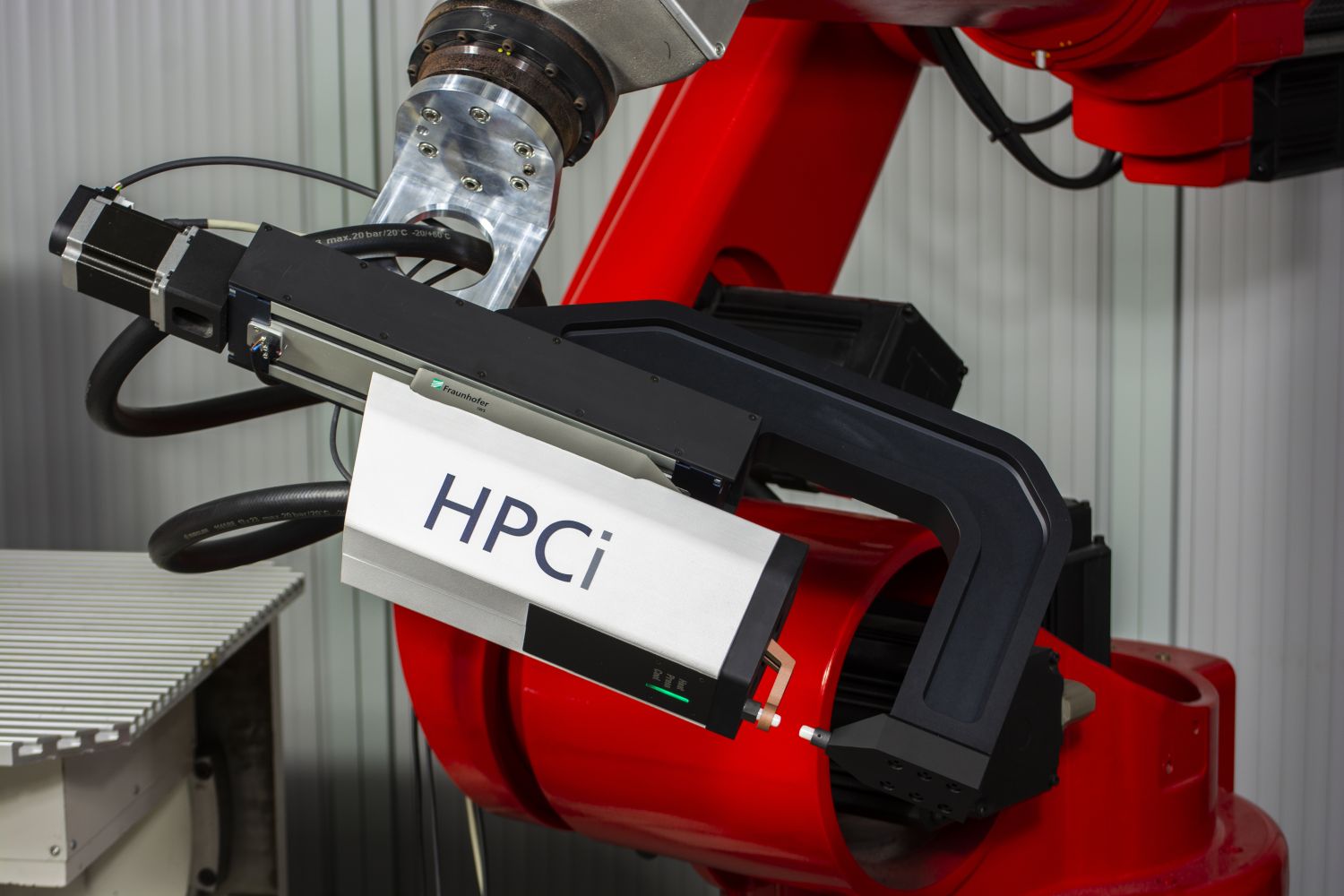

Das neue Fügeverfahren eignet sich nicht nur für Abfallbehälter-Konstruktionen, sondern auch für den Leichtbau in Flugzeugen, Eisenbahnen, Industriehallen oder Schiffen, sind die IWS-Experten überzeugt. Industriekunden wollen HPCi auch bei der Produktion von Geschirrspülern und anderen Haushaltsgeräten verwenden. Um den breiten Praxiseinsatz ihrer neuen Fügetechnologie zu unterstützen, haben die Dresdner Forscher mittlerweile kompakte HPCi-Fügezangen entwickelt, die kaum größer als eine handelsübliche Handbohrmaschine sind. Sie können beispielsweise modular an Roboter montiert werden, um schnell eine Leichtbaukleinserie zu starten. Weil dieses neue Werkzeug so vielversprechend ist, wollen die Fraunhofer-Wissenschaftler demnächst auch ein Unternehmen ausgründen, das die HPCi-Fügezangen in Serie produziert.
Die ersten elektrischen Mülltransporter mit den neuen Leichtbaubehältern sollen schon bald das urbane Bild – und die Geräuschkulisse – vieler Großstädte mitprägen. „Die Behälter-Prototypen sollen Anfang 2021 fertig sein“, kündigt Annett Klotzbach an. „Wir gehen davon aus, dass binnen zwei Jahren die ersten Abfallfahrzeuge damit unterwegs sind.“ Als Kunden sehen die Entwickler vor allem kommunale Betriebe.
Beteiligt am Projekt Utilitas sind sechs Partner: Das Fraunhofer IWS Dresden, die Professur für Strukturleichtbau und Kunststoffverarbeitung der TU Chemnitz, Marko Pfaff & Co. Spezialfahrzeugbau, Car systems Scheil, Profil Verbindungstechnik und EBF Dresden.
